Pionowy CCTV Pipe Crawler Robot do czyszczenia rur Kanalizacja Pięć metrów kabla D18

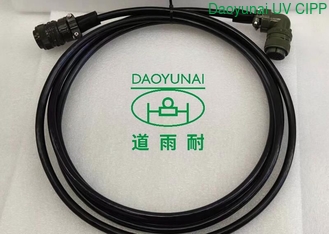

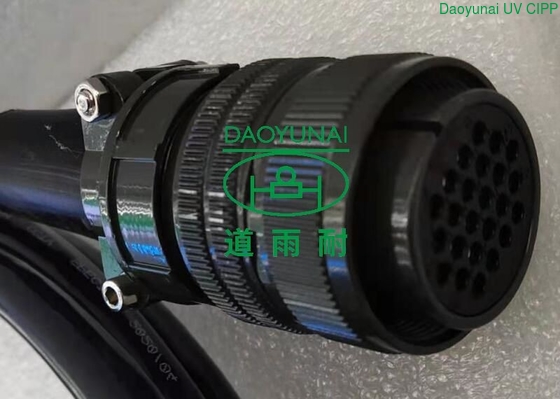

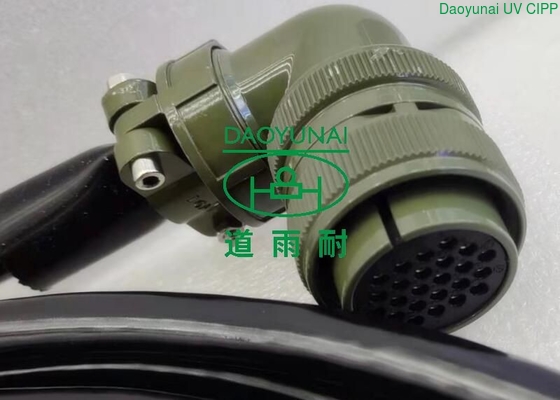

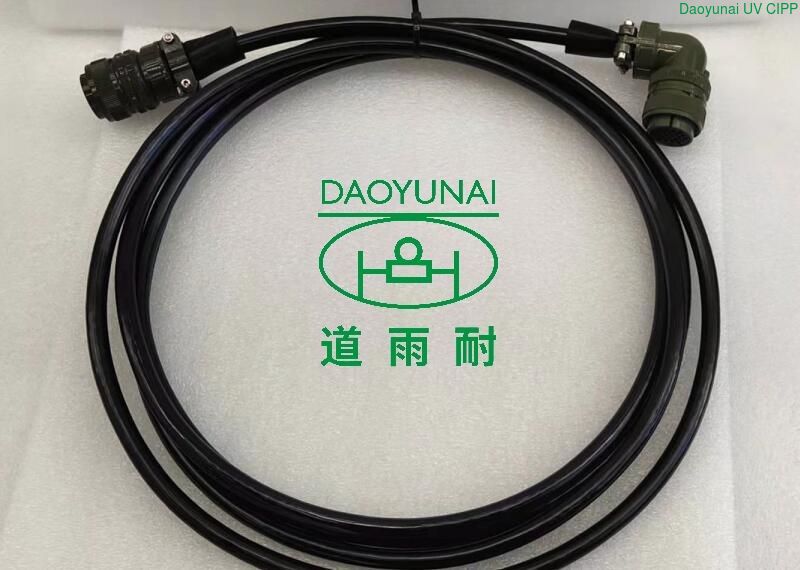

5-metrowy kabel do robota do inspekcji i naprawy rurociągów CCTV D18

Środki ostrożności podczas inspekcji robota do inspekcji rurociągów CCTV

Niektóre wymagania techniczne przedstawione w dokumentach przemysłowych i lokalnych, takich jak specyfikacje techniczne dotyczące wykrywania i oceny telewizji i sonaru w miejskich rurociągach kanalizacyjnych w Szanghaju, zredagowane przez Miejski Wydział Drenażu w Szanghaju:

1-przed sfotografowaniem każdego odcinka rurociągu należy najpierw wykonać zdjęcie Kanban.Kanban powinien wskazywać nazwę drogi lub lokalizację kontrolowanego obiektu, liczbę punktów początkowych i końcowych, jednostkę kontrolną, średnicę rury i czas itp.

2-kierunek jazdy gąsienicy powinien być zgodny z kierunkiem przepływu wody, a poziom wody w rurze nie powinien przekraczać 20% średnicy rury.

3-gdy średnica rury jest mniejsza lub równa 200mm, prędkość przemieszczania się fotografii bezpośredniej nie powinna przekraczać 0,1m/s;Gdy jest większa niż 200 mm, prędkość podróżowania fotografii bezpośredniej nie powinna przekraczać 0,15 m/s.

4-tor ruchu obiektywu kamery gąsienicy powinien znajdować się w środkowej osi rurociągu detekcyjnego, a tor ruchu obiektywu powinien znajdować się w środkowej pozycji dwóch trzecich wysokości rurociągu, a odchylenie nie powinno być większa niż ± 10%.

5-gdy gąsienica wejdzie w pozycję wyjściową rurociągu detekcyjnego, miernik kabla musi zostać zresetowany do zera.

6-kabel należy oznaczyć skalą odległości.Po zakończeniu każdej sekcji detekcji należy obliczyć wartość korekcji licznika zliczania kabli.

7-w pozycji początkowej należy wprowadzić nazwę odcinka drogi (pozycja), numer studni inspekcyjnej w punkcie początkowym i końcowym, średnicę rury, atrybut i inne treści zgodnie z wymaganiami.

8-przy fotografowaniu w kierunku prostym kierunek poziomy obrazu musi być utrzymany w kierunku dodatnim, a kąt fotografowania i ogniskowa nie powinny być zmieniane w środku.

9-różne defekty, specjalne konstrukcje i warunki wykrywania powinny być interpretowane, mierzone i szczegółowo rejestrowane.Aparat pozostaje na dłużej niż 10s podczas procesu fotografowania wad.
